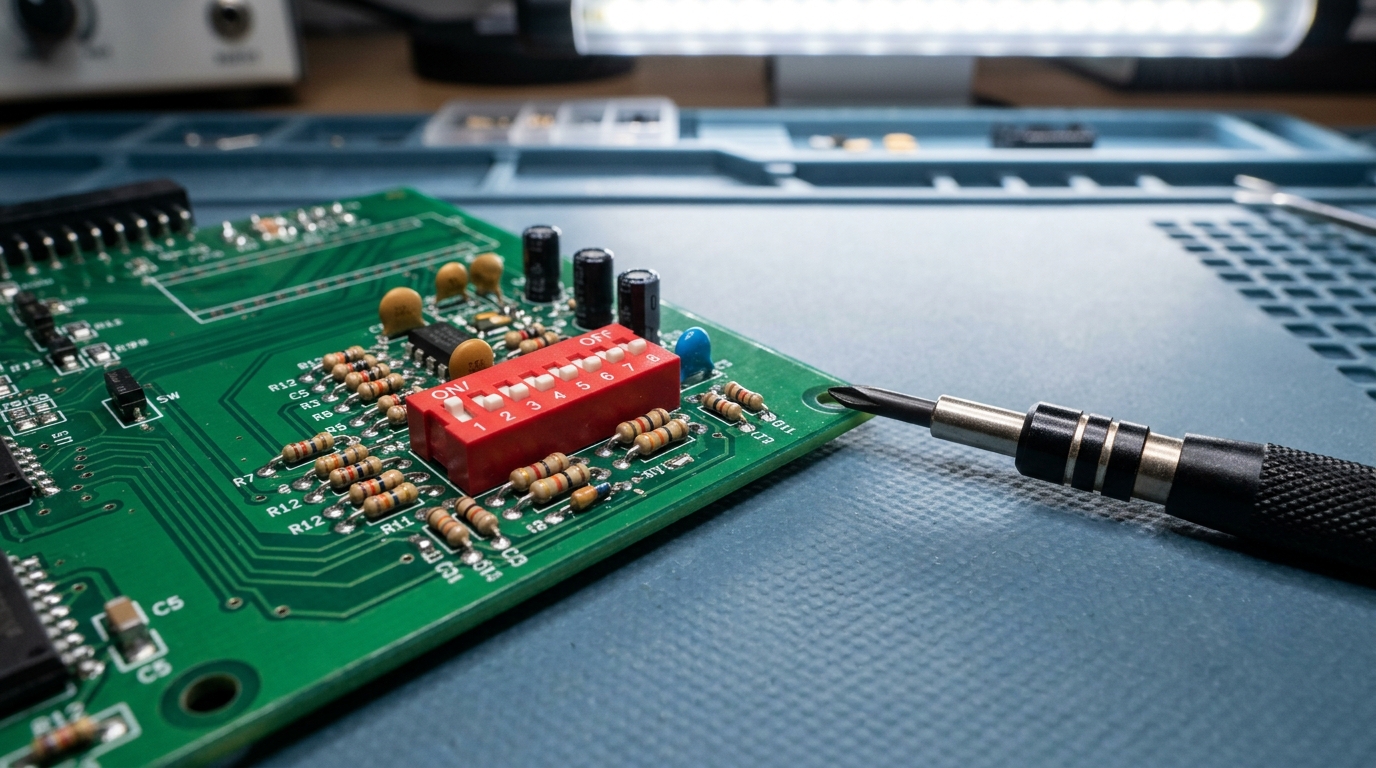

DIP-переключатели представляют собой компактные электромеханические устройства, предназначенные для ручной настройки конфигурации электронных схем. Аббревиатура DIP расшифровывается как Dual In-line Package, что указывает на конструктивное исполнение компонента, адаптированного для установки в стандартные отверстия печатных плат или поверхностного монтажа. Несмотря на развитие программных методов конфигурирования оборудования, эти устройства остаются незаменимыми в промышленной автоматике, системах безопасности и пользовательской электронике благодаря своей надежности и наглядности.
Конструктивно DIP-переключатель состоит из группы независимых микровыключателей, объединенных в одном корпусе. Каждый такой элемент имеет два положения: включено и выключено, что позволяет задавать двоичные значения для логических уровней микроконтроллера или других компонентов схемы. Обычно количество таких рычажков в одном блоке варьируется от двух до двенадцати. Механизм срабатывания может быть выполнен в виде ползунковых переключателей, роторных дисков или кнопок. Выбор конкретного типа зависит от условий эксплуатации: например, ползунковые модели удобны для ручного переключения без специального инструмента, тогда как роторные варианты часто требуют использования отвертки, что предотвращает случайное изменение настроек оператором.
Основная задача этих компонентов заключается в задании параметров системы без необходимости подключения к компьютеру или использования сложного программного обеспечения. Это критически важно в ситуациях, когда требуется быстрое изменение адреса устройства в сети, установка режима работы, выбор частоты или настройка пороговых значений датчиков. Например, в системах видеонаблюдения или охранной сигнализации DIP-переключатели часто используются для назначения ID-адресов камерам или датчикам, что позволяет центральному контроллеру корректно идентифицировать каждый узел сети. Детальная информация: https://tehnologii-komforta.ru/novosti/ … ktronikje/
При проектировании устройств с использованием DIP-переключателей важно учитывать их электрические характеристики, такие как максимальный ток и напряжение коммутации. Большинство моделей рассчитаны на работу с низковольтными цепями управления и не предназначены для прямого разрыва силовых линий питания. Также при выборе следует обращать внимание на ресурс циклов переключения и класс защиты корпуса, особенно если оборудование будет эксплуатироваться в условиях повышенной влажности или запыленности. Для обеспечения стабильной работы в ответственных узлах рекомендуется использовать контакты с золотым напылением, которые обладают высокой коррозионной стойкостью и обеспечивают надежное электрическое соединение на протяжении всего срока службы устройства.
Настройка оборудования с помощью DIP-переключателей требует внимательности и соблюдения документации от производителя. Ошибка в установке комбинации может привести к некорректной работе системы или невозможности инициализации контроллера. Для удобства обслуживания инженеры часто наносят маркировку непосредственно на плату рядом с переключателем, что позволяет быстро сверить текущее положение рычажков с таблицей истинности в руководстве пользователя.
В заключение стоит отметить, что, несмотря на цифровизацию многих процессов, DIP-переключатели сохраняют свою актуальность за счет простоты и автономности. Они обеспечивают аппаратный уровень контроля, который не зависит от состояния прошивки или наличия связи с сервером управления. Это делает их идеальным решением для настройки базовых функций оборудования, где требуется высокая надежность, предсказуемость и возможность быстрого вмешательства в работу системы без использования внешних программных средств. Благодаря своей универсальности и доступности они остаются стандартом де-факто для многих отраслей современной электроники.
